帶你了解隔聲屏障的原理
文章作者：admin 來源：本站 發布時間：2019-09-02 01:34:49
瀏覽次數：2026
[導讀]： 假設聲波沒有衍射現象，屏障可將聲音全部阻隔。 實際上，由于聲波的衍射，屏障的隔聲效果是與聲波的波長、聲源和接收者之間的距離以及屏障材料的隔聲性能等因素有關。屏障隔聲的理
假設聲波沒有衍射現象，屏障可將聲音全部阻隔。 實際上，由于聲波的衍射，屏障的隔聲效果是與聲波的波長、聲源和接收者之間的距離以及屏障材料的隔聲性能等因素有關。屏障隔聲的理論是以光波的衍射理論為基礎的?？紤]橫向無限長的一個平面屏障取菲涅耳數N =2δ/λ，δ為有屏障和無屏障時聲源到接收點之間的最短距離之差，即δ =(α+b)-(r+d)；λ為聲波波長。N為負值時,表示屏障未遮擋聲源和接收點之間的直達聲，這時最大降噪效果為5分貝。N 值增加,降噪量隨之增加，但實測最大降噪量為24分貝。所使用的屏障材料，應使各頻率隔聲量比無限長屏障的隔聲量高 6分貝以上。
如果聲源和接收者都在地平面上，聲源和屏障之間的距離為r，接收者和屏障之間的距離為d，屏障的高度為h，并且滿足d>>r≥h，則屏障的降噪量或插入損失IL（見隔聲罩）：
式中λ為聲波的波長。對于高頻聲當滿足10h/rλ>>3時，對于矩形屏障，z為聲源和測點連線的直接距離，Q是聲源的指向性，，δi為聲源和接收者到屏障第 i個邊的最短距離和直接距離的差。對于混響場，并且接收點在聲源的遠場范圍，則IL=0，這時，屏障無降噪效果。因此，在室內設置隔聲屏障時，要求室內具有較高的聲吸收。一、普通透明隔聲屏障：普通透明隔聲屏障采用透明的聚碳酸酯板（又稱PC板），因?yàn)槭峭该?，隔聲屏障的景觀感較好，比較容易溶入周圍的環境。顏色可選。
二、復合式隔聲屏障：
復合式隔聲屏障兼有透明和不透明隔聲屏障的優點。它的一半是阻性隔聲屏障，另一半是透明隔聲屏障，由一與二復合而成以上4種隔聲屏障的高度可根據設計要求自由組合，亦可根據客戶的要求定制路屏。
三、微孔板透明隔聲屏障：
微孔板透明隔聲屏障有2層，它應用了微孔吸聲原理，在1層聚碳酸酯板上穿許多直徑為0.8mm的小孔，穿孔率1%。另一層聚碳酸酯板不穿孔，兩層板之間的間距為100mm。它相當于一個單層微孔吸聲結構，解決了吸聲和透明之間的矛盾。由于聲波的作用，微孔并不會被灰塵堵塞。

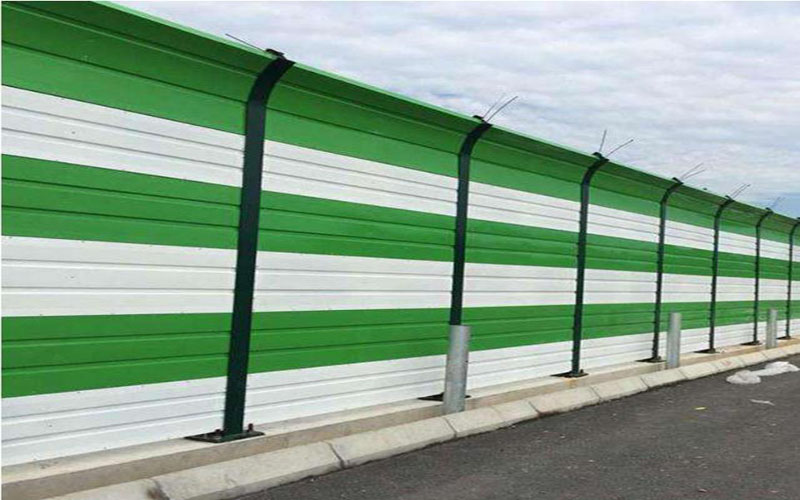

四、阻性隔聲屏障：
阻性隔聲屏障由前板，后板，側板構成一個封閉的箱式結構，形成一個模塊化單元。前板為穿孔率為穿孔率25%的鍍鋅鋼板，后板和側板為不穿孔的鍍鋅鋼板。兩層板之間內填防潮離心玻璃棉板，吸聲材料用聚氟乙烯薄膜覆蓋。立柱為12#工字鋼，柱間距2m。立柱插于鋼筋混凝土的基礎內。將標準板插入工字鋼之間，用緊固件加以固定，安裝，維修，更換極為簡便。
如果聲源和接收者都在地平面上，聲源和屏障之間的距離為r，接收者和屏障之間的距離為d，屏障的高度為h，并且滿足d>>r≥h，則屏障的降噪量或插入損失IL（見隔聲罩）：
式中λ為聲波的波長。對于高頻聲當滿足10h/rλ>>3時，對于矩形屏障，z為聲源和測點連線的直接距離，Q是聲源的指向性，，δi為聲源和接收者到屏障第 i個邊的最短距離和直接距離的差。對于混響場，并且接收點在聲源的遠場范圍，則IL=0，這時，屏障無降噪效果。因此，在室內設置隔聲屏障時，要求室內具有較高的聲吸收。一、普通透明隔聲屏障：普通透明隔聲屏障采用透明的聚碳酸酯板（又稱PC板），因?yàn)槭峭该?，隔聲屏障的景觀感較好，比較容易溶入周圍的環境。顏色可選。
二、復合式隔聲屏障：
復合式隔聲屏障兼有透明和不透明隔聲屏障的優點。它的一半是阻性隔聲屏障，另一半是透明隔聲屏障，由一與二復合而成以上4種隔聲屏障的高度可根據設計要求自由組合，亦可根據客戶的要求定制路屏。
三、微孔板透明隔聲屏障：
微孔板透明隔聲屏障有2層，它應用了微孔吸聲原理，在1層聚碳酸酯板上穿許多直徑為0.8mm的小孔，穿孔率1%。另一層聚碳酸酯板不穿孔，兩層板之間的間距為100mm。它相當于一個單層微孔吸聲結構，解決了吸聲和透明之間的矛盾。由于聲波的作用，微孔并不會被灰塵堵塞。
四、阻性隔聲屏障：
阻性隔聲屏障由前板，后板，側板構成一個封閉的箱式結構，形成一個模塊化單元。前板為穿孔率為穿孔率25%的鍍鋅鋼板，后板和側板為不穿孔的鍍鋅鋼板。兩層板之間內填防潮離心玻璃棉板，吸聲材料用聚氟乙烯薄膜覆蓋。立柱為12#工字鋼，柱間距2m。立柱插于鋼筋混凝土的基礎內。將標準板插入工字鋼之間，用緊固件加以固定，安裝，維修，更換極為簡便。
以上就是青誠靜禾為大家介紹的帶你了解隔聲屏障的原理的全部內容，希望能為大家提供一份有價值的參考。如果您想了解更多的相關資訊，請持續關注沈陽青誠靜禾環保噪音治理網站。
