普通穿孔板吸聲結構

穿孔板吸聲結構是從單個空腔共振吸聲結構（亥姆霍茲共振腔）演變而來的。帶有小管徑的封閉空腔，當孔頸中的氣體分子受聲波激發產生

振動時，由于摩擦和阻尼作用，一部分，從而達到吸聲的目的。將很多單獨的孔頸和空腔并聯，即變?yōu)槎嗫状┛装逦暯Y(jié)構。有時不鉆孔而

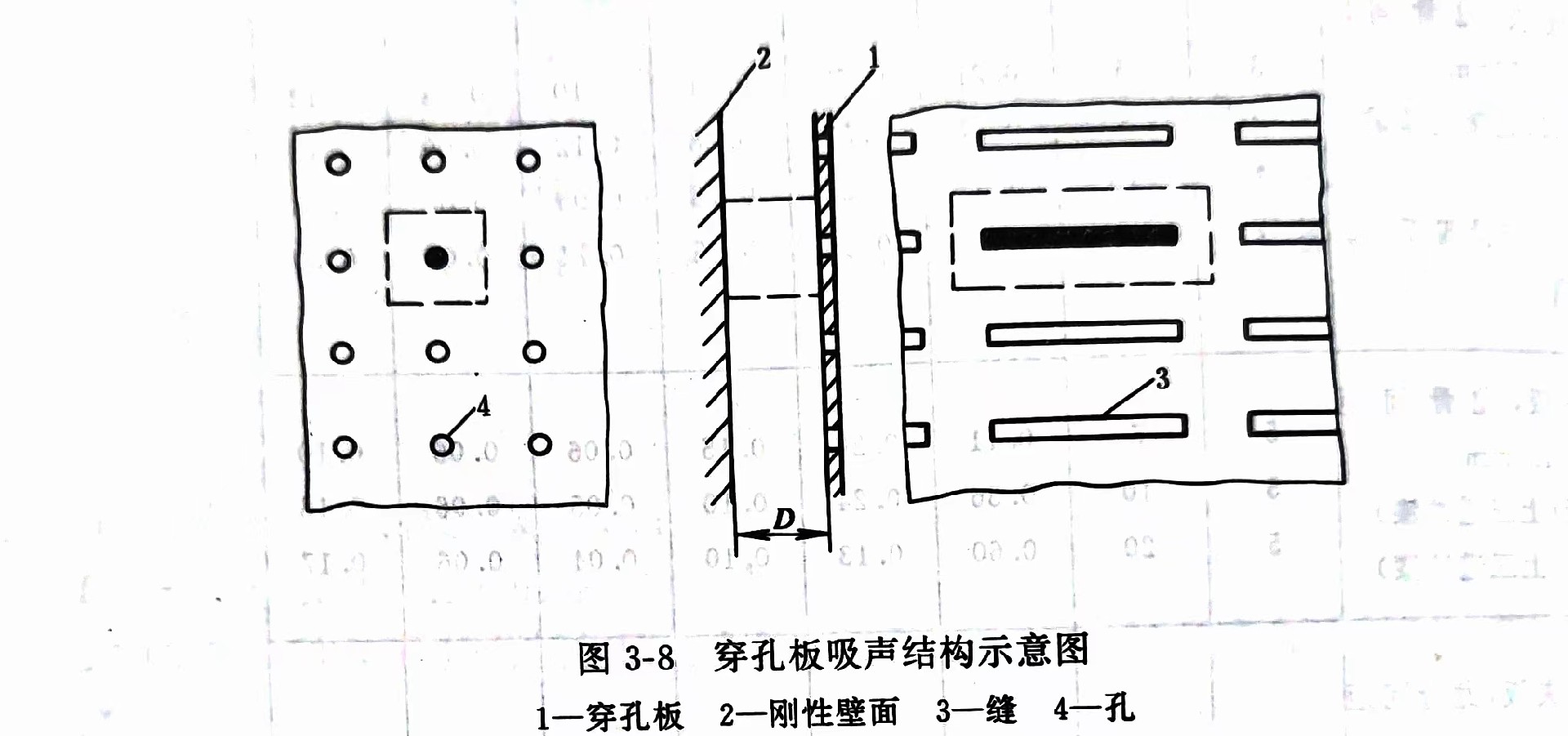

是開縫，其作用原理和效果同穿孔板。穿孔板（或縫）吸聲結構示意圖如圖3-8所示。

穿孔板吸聲結構共振頻率f，可由式（3-7）計算。

式中 C——聲速（常溫下為34000cm/s)；

P——穿孔率(即穿孔面積在總面積中所占的百分比)；

4——孔徑有效長度；

D——穿孔板后空氣層（空腔）的厚度。

當孔徑d大于板厚t時，lk=t+0.8d；當空腔內填多孔材料時，lk =t+1.2d。由式（3-7)可知，當穿孔率P越高，每個共振腔所占的空腔越小，共

振頻率就越高,因此可利用改變穿孔率來控制共振頻率。但當穿孔率大于20%時，穿孔板僅起護面作用共振吸聲性能變差，故穿孔板吸聲結構

的穿孔率應小于20%。穿孔板吸聲結構共振頻率穿孔板離墻的距離、板厚、孔徑、孔距等變化。通常要求共振頻率在100~4000Hz，故板的度

一般為2~13mm，孔頸為∮2~∮8mm，孔距為10~100mm，板后空腔深為6~100mm，振吸聲系數約為0.30~0.50。為加寬吸聲頻帶寬度，可

在穿孔板背后貼一層紗布或玻璃絲或在空腔內填裝多孔性吸聲材料。穿孔板吸聲結構的穿孔板，可采用木板、硬質纖維板、膠合板、聚碳酸

酯板、FC水泥壓板、硅鈣板、TK板、WJ防火板、三夾板、五夾板等，如果做成雙層或多層穿孔板吸聲構，可提高其吸聲系數，加寬其吸聲頻

帶，但加工安裝較為復雜。穿孔板用的較多的是鋁金穿孔板，鍍鋅鋼板穿孔板等。
